回顾1997年至今我国全民健身体育场地设施发展情况。未来全民健身体育场地设施建设趋势为：在建设项目上不会有太大变化，但由经济发达区向不发达地区转移；在规划实施上，融入对当地城市的整体发展，伴随着体育场设施防护行业的兴起，尤其是体育场围网行业发展愈来愈成熟。

体育场多用围网围护。其主要作用表现在以下方面：

（1）隔离作用：将体育场与场外隔开；分隔场地内不同运动区域，有效的保证同一个体育场地，不同运动项目同时进行互不影响

（2）便于体育场管理；

（3）美化环境，很好的与周围环境融合在一起。

尽管围网是作为体育场的辅助设施，但也是体育场的重要组成部分，体育场围网的好坏会直接影响的体育场的服务水平、场内人员的安全以及内部设施使用年限，用一个不太恰当的比喻就是唇亡齿寒的概念。目前国家还没有颁布针对体育场围网设计的规范规定，加之有的围网厂家设计人员对围网设计不够重视（甚至有些厂家根本就不存在设计这一环节，只是单纯的凭借经验对围网进行加工）。我单位经过多年对体育场围网生产以及施工得出的经验教训，结合典型范例对体育场围网的设计、生产以及不同地区受力进行论述，并提出一些构造要求、施工注意事项。

下面的分析过程数据取值为我单位施工过的一案例—青岛胶东航母基地体育场围网生产及施工 。

1、体育场围网规格参数：组装式体育场围网

【高度】：4m

【中心距】：3m

【立柱】：φ75

【横管】：φ60

【厚度】：立柱3mm

【网孔(cm)】： 5.0*5.0

【立柱横管】： Q235管材

2、产品图纸：

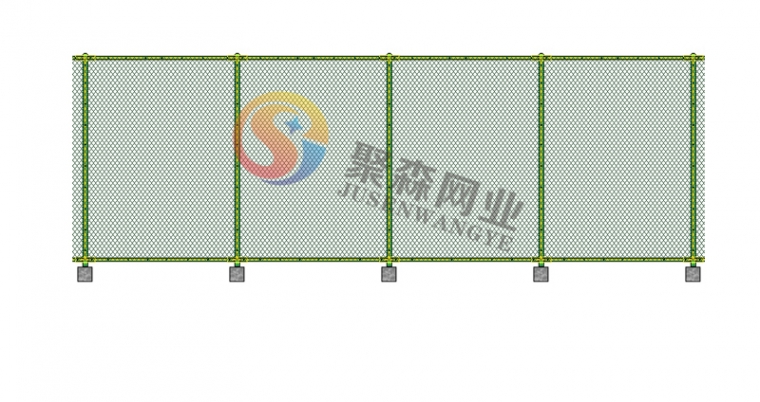

  下图是该工程中生产以及施工的简易图

3、体育场围网所受荷载

体育场围网一般情况是安装在室外环境中，主要承受的荷载有风荷载、足球、篮球等球类的撞击荷载在强度计算时体现在分项系数中，可以不用单独考虑，围网距离正式场地区域有一定的安全距离或者说缓冲距离，正常情况下也不必考虑人的撞击及场外车辆的撞击，这种偶然性的撞击，但在生产过程中对材料的选用，强度上必须留有一定的安全储备。围网在某地区最大风荷载风作用下必须牢固稳定，如发生倾覆或破坏可能会造成围网附近人员的伤亡，所以设计时必须进行体育场围网立柱的弯拉和抗剪强度验算，根据构造要求保证围网的刚度和稳定性。

4、体育场围网强度验算

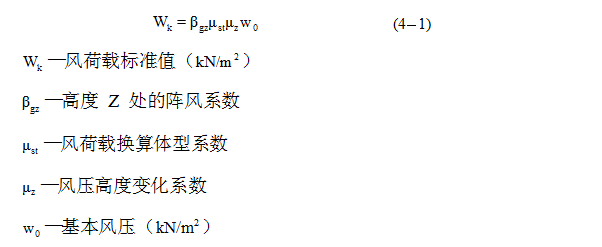

（1）确定风荷载标准值

βgz、µst、和µz可以从《建筑结构荷载规范》附表中直接查取或根据实际情况计算分析求得。w0也可以从《建筑结构荷载规范》附表和基本风压图中查取，当规范中查不到时，可以参照附近类似地区取用，也可以根据当年最大风速观测资料按照基本风压的定义，通过统计分析确定。

体育场建在市区内，地面粗糙度为B类，围网高度为 5m 以下，故阵风系数βgz应取 2.30，风压高度变化系数 µz 应取 1。

目前规范没有规定网状结构的换算体型系数计算方法，可以参照类似结构计算并考虑围网的阻风性质确定。

例如，围网的孔格为方形， 尺寸为 5×5cm，网丝直径为 4mm。 每片网片的框架（轮廓）尺寸为 4×3m。则网片的挡风系数为：

其中An为网丝的投影面积,A 为网片轮廓面积。

体型系数us取为 1.2

则计算体形系数为

          usj=φus=0.16×1.2=0.192

基本风压参照青岛市区50年一遇取用，w0取 0.450kN/m2。将上述系数和基本风压代入式 4-1，得：

（2）计算风阻面积：

如上图所示样式，为了达到美观效果，立柱拟采用 Q235B 材质Φ75 钢管，高 4.1m，围网框架拟采用 Q235B材质Φ48钢管。取一根立柱及其两侧各两个半片围网进行计算，风阻面积为立柱、网片框架、网丝三者的净投影面积之和。 故：

（3）计算立柱钢管壁厚和强度：

按最不利情形即风荷载法向作用于围网考虑。围网为对称结构，相当于风荷载会在立柱的形心点形成一个集中荷载。集中荷载的大小为：

集中荷载P在柱脚处产生的弯矩为：

Φ75壁厚为 3mm 的钢管的截面模量W为12.08cm3

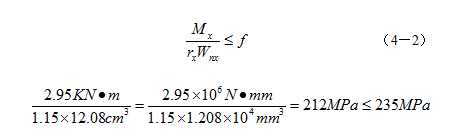

单向受弯构件的强度计算公式为：

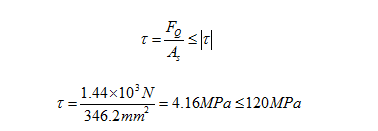

（5）抗剪强度验算：

抗剪强度验算依据公式：

满足抗剪强度要求。事实上，风荷载在围网立柱上产生的剪应力相对于钢管的抗剪强度是很小的，故设计人员可以不必验算抗剪强度。

5、构造要求及施工注意事项

  （1）为保证围网有足够的刚度，避免产生令人担心的摇晃现象，对于体育场围网高度有特殊要求的，比如高度要求大于3m时，建议围网立柱直径应不小于 70mm，立柱壁厚不小于 3mm。为了增加安全储备本单位建议管壁厚度为4mm.

  （2）立柱下独立基础的尺寸不小于 300×300×450mm(长×宽×深），混凝土强度不小于C30。施工时应支模板现浇或采用预制基础。如不支模板而直接用土模现浇，则基坑开挖必须规则，避免挖“锅底形”基坑，否则在基底易形成滑动面，在风荷载作用下极易倾覆。

  （3）立柱与预埋铁件可采用螺栓连接或焊接，焊接时必须沿管周满焊，并分段对称焊接，防止变形过大立柱不直立。

聚森丝网制品厂对每一个工程都尽心尽力，追求完美，每次接到订单，都会根据施工场地以及当地气候环境，进行多次计算确保每一次生产、每一次施工都不会出现垃圾工程，我们会站在客户的角度主动去维护您的切身利益，聚森期待与您的合作。
